電路圖是采用物理電學標準符號，描繪電子元器件構成與相互關系的電路原理布局圖，于人類工程規劃及電路研究領域應用廣泛。電路圖符號作為繪制電路圖的基石，涵蓋傳輸路徑、集成電路組件、限定符號、開關和繼電器符號等不同類別。
常見電氣字母符號
L ：代表火線，通常使用紅色導線，是電路中輸送電能的主要線路之一。
N ：表示零線，一般采用藍色導線，主要用于構成電氣回路，為電流提供回流路徑。
PE ：為地線，常見于黃綠雙色導線，其作用是將設備外殼等與大地連接，確保用電安全。
AC ：交流電的縮寫，指電流方向和大小隨時間作周期性變化的電源類型。
DC ：直流電的簡稱，指電流方向穩定且大小基本不變的電源類型。
NO ：常開，指開關在未受外力或未觸發時，觸點處于斷開狀態。
NC ：常閉，意味著開關在正常狀態下，觸點保持閉合，電流可正常通過。
QS ：隔離開關的代號，用于將電器設備與電源進行隔離，保障維護人員安全。
QF ：代表斷路器，當電路出現過載、短路等故障時，能自動切斷電路，保護設備。
FU ：熔斷器的符號，串聯在電路中，過載或短路時熔體熔斷，切斷電路。
FR ：熱過載繼電器，主要用于電動機的過載保護，通過檢測電流發熱情況來動作。
M ：表示電動機，將電能轉換為機械能的設備。
G ：代表發電機，將機械能轉換為電能的裝置。
VCC ：指正極，是電路中正電位的參考點。
GND ：即負極，作為電路的公共參考點或電流回流點。
常見圖形符號
以下列舉部分常見電氣元器件的圖形符號：

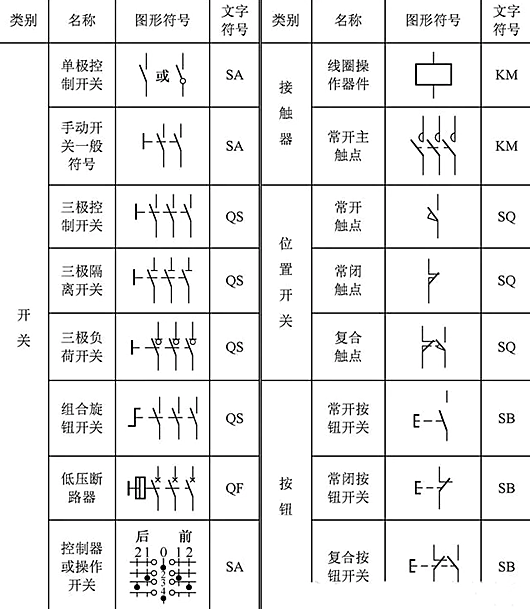

開關符號圖
電壓、電流、電池的圖形符號

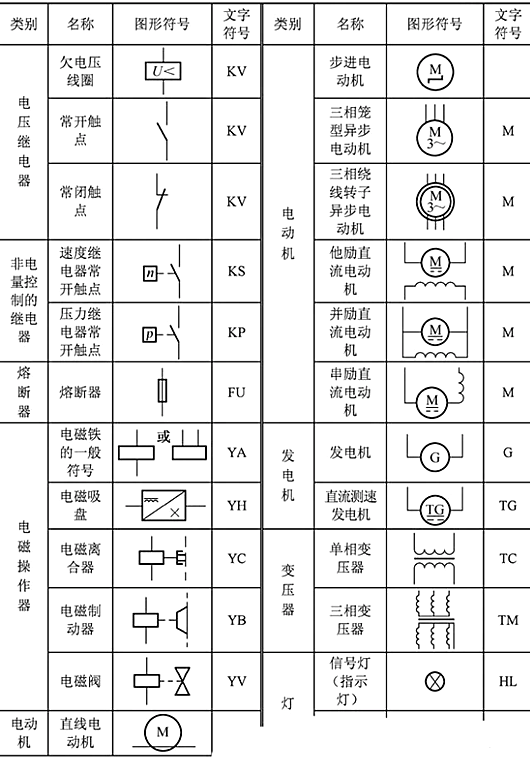

電動機、發電機、變壓器、燈的符號圖

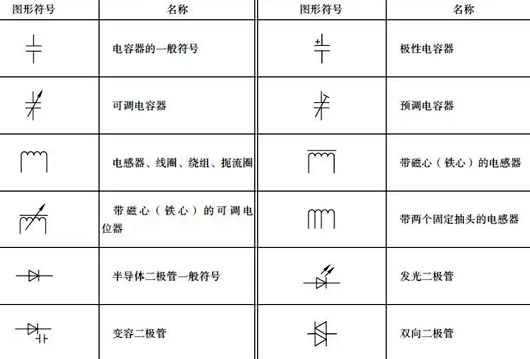

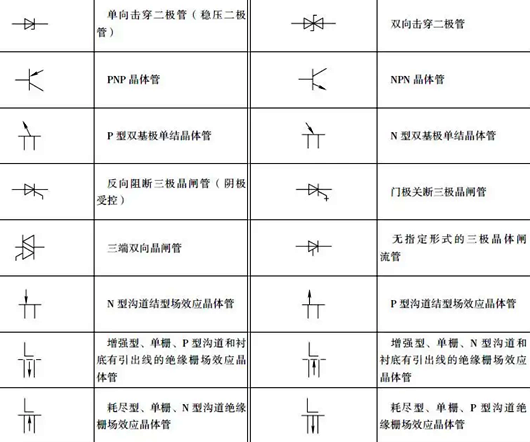

電子元器件的圖形符號
