一、無線手機充電器原理
無線手機充電器基于電感耦合原理運作。其核心在于兩個 LC 調諧電路，二者以相同的調諧頻率進行通信互動，這就要求發射機的調諧頻率必須與接收器的調諧頻率精準匹配。通過 LC 調諧，發射端能夠產生并傳輸磁場，而接收端的另一個 LC 調諧電路則負責接收這一磁場。

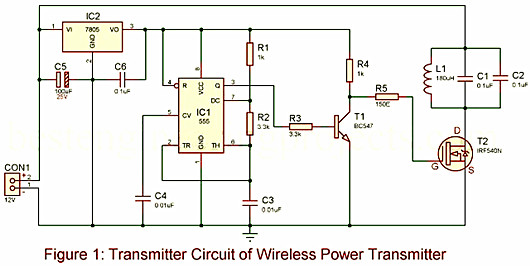

二、發射器電路構成與工作流程
發射器電路整合了定時器 IC555、通用 NPN 晶體管 BC547、N 溝道 MOSFET IRF540N、LC 調諧電路以及 5 伏串聯穩壓器 7805 等關鍵元件。
在該電路布局中，運用了調諧集電極振蕩器，其中 L1 與 C1、C2 組合實現調諧功能。此調諧集電極振蕩器借助集電極電路里的并聯 L - C 電路作為負載，該并聯 L - C 電路對振蕩頻率起著決定性作用。調諧電路上生成的輸出電壓，經由電感耦合方式傳遞至基極電路。
定時器 IC555 在此承擔脈沖產生的任務，因而被配置為非穩態多諧振蕩器模式。IC555 的輸出端（引腳 3）與通用晶體管 T 的基極 1 相連，用于驅動 MOSFET T2。MOSFET T2 的主要職責是切換 L - C 調諧電路，從而實現振蕩磁場的傳輸。
串聯穩壓器 IC2 則是從 +12V 電壓源為整個電路供應工作電壓（+5V），保障電路的穩定運行。
三、接收器電路架構與運作機制

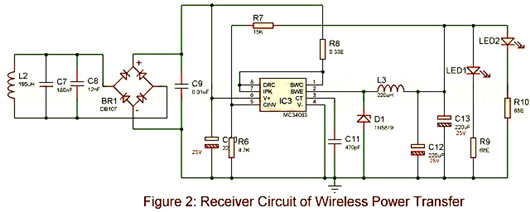

接收器電路環繞 LC 調諧電路（L2 搭配 C7 和 C8）、電流調節器（涵蓋降壓與升壓功能）IC MC34063、肖特基二極管（1N5819）以及一系列無源元件構建而成。
發射端產生的振蕩磁場，經由圍繞電感器 L2 并搭配電容器 C7 和 C8 構成的 L - C 調諧電路進行檢測。隨后，利用橋式整流器 BR 將磁場轉換為直流電壓，并借助電容器 C9 和 C10 進行濾波處理。
經過濾波后的無紋波直流電壓，輸入至降壓 / 升壓 IC，該 IC 被配置為降壓穩壓器模式。進一步地，輸出電壓經 L - C 濾波器再次濾波，并通過限流電阻 R9 和 R10 連接到 LED。

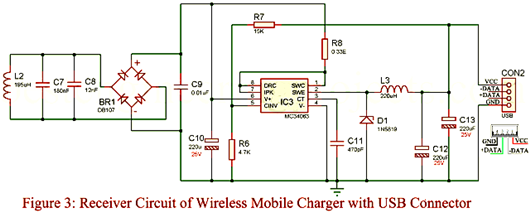

四、帶母 USB 連接器的無線移動充電器接收器電路特色
此接收器電路與前述標準接收器電路存在細微差異。其中的 LED（LED1 和 LED2）被母 USB 連接器所取代。具體連接方式為：VCC（紅線）連接到電容器 C13 的正極端子，GND（黑線）連接至電路接地，而數據引腳（D - 和 D +）則保持未連接狀態。
