調速用變頻器主要由三大部分構成：主電路、控制電路以及保護電路。

一、變頻器工作原理

（一）整流階段

依靠三相橋式整流電路，把頻率為 50Hz 的工頻交流電轉變?yōu)槊}動直流電。輸出的直流電壓和輸入的交流電壓幅值息息相關，例如，當交流輸入電壓為 380V 時，對應的直流輸出電壓大約在 540V 左右。

（二）中間濾波階段

在電壓型變頻器中，運用大容量鋁電解電容器組來平滑電壓波動；電流型變頻器則借助電感元件抑制電流的急劇變化。此外，制動單元在處理再生能量過程中發揮著關鍵作用。

（三）逆變階段

IGBT 功率器件承擔高頻開關職責，其開關頻率通常達到 10kHz 以上。運用脈寬調制（PWM）技術，生成近似正弦波的波形。通過精準調節脈沖寬度以及頻率，從而實現對電機轉速的有效控制。

二、變頻器逆變原理詳述

變頻器的逆變原理主要基于脈寬調制（PWM）技術，通過對開關器件通斷時序的精細掌控，將直流電轉化為頻率和電壓均可調節的交流電，這一轉化過程即被稱為 “逆變”。

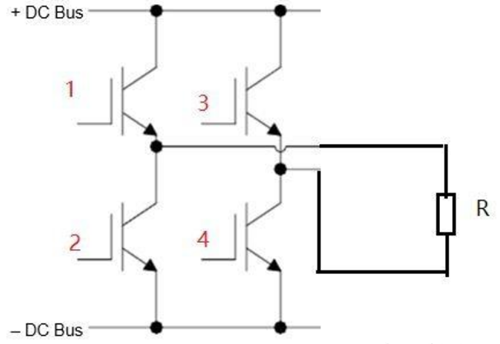

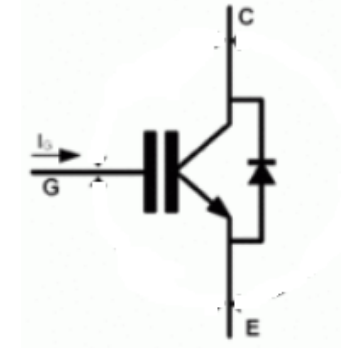

以單相逆變原理圖為例，圖中標注的 1、2、3、4 為 IGBT。當在 IGBT 的 “柵極 G”施加信號時，其 “CE” 之間便導通，實現 “開” 的動作；反之，若撤去該信號，則 “CE” 之間關斷，達成 “關” 的效果。

在上半周時段，若信號觸發 1 和 4 號 IGBT 開通，同時 2 和 3 號 IGBT 處于關閉狀態，那么母線電壓經負載 R 形成從正極至負極的電流回路，負載 R 上便會有向下方向的電流流過。

進入下半周后，信號促使 1 和 4 號 IGBT 關閉，與此同時，2 和 3 號 IGBT 被信號激活開通，負載 R 上隨之出現向上方向的電流。

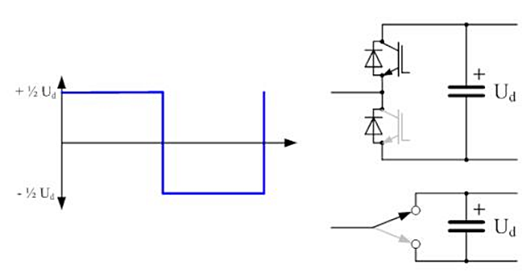

如此這般，便完成了電流的 “交流” 變換。從上述演示過程可以觀察到，負載 R 上的電壓呈現為 “方波” 狀態。然而，這種 “方波” 電壓是無法直接驅動常規的 “感應” 電機的。為了使電機能夠正常運行，必須將該 “方波” 電壓轉化為 “正弦” 電壓。

三、方波到正弦波的轉化

若能在 “半周期” 內，借助特定技術將 “方波” 轉化為半個周期（0 - π）的 “正弦” 波，就完成了整個 “逆變” 流程的關鍵一步。

這一轉化過程正是通過 PWM（pulse width modulation，脈沖寬度調制）技術實現。具體而言，就是利用三角波作為載波，將正弦波（作為信號波、調制波）調制到該載波之上。經此調制后，能夠得到具有規律性寬窄變化的方波信號，這整個操作流程被命名為 PWM。
