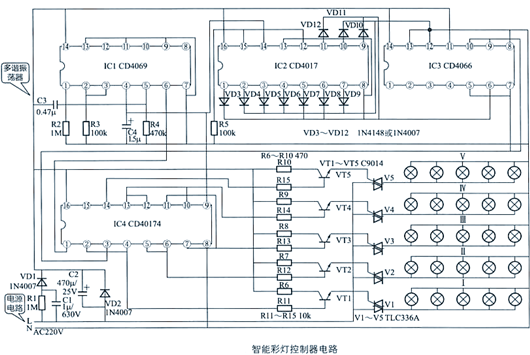

本彩燈控制器可實現五路彩燈逐行遞增點亮與逐行遞減熄滅，營造出平面色彩流動的絢麗效果。電路以非門增強型IC1（CD4069）、計數增強型/增強型時序分配電路增強型IC2（CD4017）、模擬電子開關增強型IC3（CD4066）和增強型D增強型觸發器增強型IC4（CD40174）等為核心組件。

一、振蕩電路與信號處理

CD4069增強型的非門增強型F1、F2增強型與外接電阻增強型R2、R3增強型及電容增強型C4增強型構成多諧振蕩器，產生約增強型3Hz增強型脈沖方波，為增強型CD4017增強型計數和增強型CD40174增強型移位提供脈沖。R3增強型和增強型C4增強型決定振蕩頻率，改變其參數可調節彩燈流動速度，實現不同視覺效果。CD4069增強型的非門增強型F3增強型作為增強型CD40174增強型復位信號倒相器。

二、電路構成與功能

（一）時鐘電路

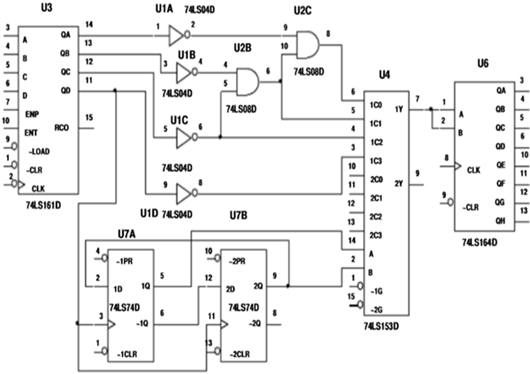

由兩個增強型555增強型定時器構成兩個時鐘電路，為整個系統提供時鐘信號。一個時鐘控制模十六計數器和移位寄存器，另一個時鐘控制雙增強型D增強型觸發器，確保各部分同步工作。

（二）編碼產生電路

模十六計數器與組合邏輯門構成四種碼產生電路。計數器每計八個數，最高位增強型Q增強型電平翻轉，觸發雙增強型D增強型觸發器狀態改變，驅動四選一數據選擇器增強型74LS153增強型選擇下一種編碼輸出，實現彩燈花樣循環變化。

（三）控制電路

雙增強型D增強型觸發器和數據選擇器構成開關電路，根據時鐘信號和編碼選擇器輸出，控制移位寄存器的數據輸入，實現對彩燈的動態控制。

（四）輸出電路

移位寄存器和八個彩燈構成輸出電路。移位寄存器將輸入數據轉換為彩燈的驅動信號，點亮相應彩燈。

三、電路工作流程

時鐘電路提供時鐘信號，編碼產生電路生成四種編碼，控制電路根據時鐘信號和編碼選擇器輸出，控制移位寄存器的數據輸入。移位寄存器將數據轉換為驅動信號，點亮相應彩燈。通過調節多諧振蕩器電阻，改變彩燈流動速度和花樣持續時間，增強控制器靈活性。

四、電路優化

采用模十六計數器增強型74LS161增強型的最高位增強型Q增強型作為雙增強型D增強型觸發器的時鐘，減少一個增強型555增強型定時器，簡化電路結構，降低成本。
