基于LM317的LED恒流電源電路
呈上圖為一款采用 LM317 構建的 LED 恒流源電路圖。LED 燈具對供電要求較為嚴苛，需恒流供電，否則易出現老化損壞情況。運用 LM317 實現恒流的原理在于，LM317 的啟探控電壓保持恒定，將其除以相應電阻值，便可得出恒流值。在實際應用中，可根據需求連接相應數量的燈珠。通過調整 R1 的阻值能夠改變電流大小，具體電流計算公式為：電流 = 1.25 / R1。
簡易 LED 恒流電源電路
LED 燈具采用恒流驅動方式，可確保輸出電流恒定，此時輸出電壓會隨負載變化而相應改變。需注意，在斷開負載的情況下進行測量，所測得的電壓數值為 AC 220V 整流后的 310V 直流電壓。

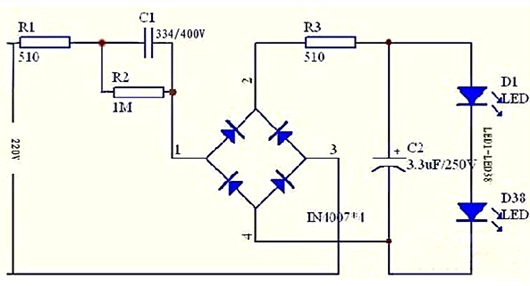

以下電路圖展示了一個簡易的 LED 恒流電源電路，該電路采用阻容降壓方案實現恒流供電。輸出電流的大小主要取決于電容 C1 的容值，依據電容對交流電流的容抗特性，能夠達到輸出恒定電流的目的。而輸出電壓的大小則取決于負載情況，負載電阻越大，輸出電壓越高，當負載開路時，輸出電壓達到最大值（DC 310V），反之，負載電阻越小，輸出電壓則越低。
開關式恒流源電路
開關式恒流源電路可采用高壓直接降壓的方式實現。由交流電源直接整流得到的電壓為 264V，此時可選用直接降壓的高壓 Buck 電路進行恒流控制。

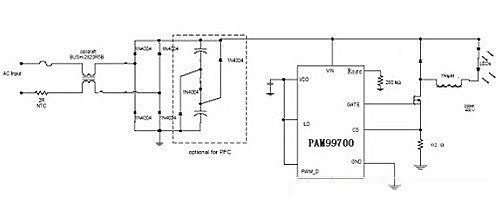

下圖為一款采用 PAM99700 的 LED 吸頂燈照片。該電路具備諸多優點，例如效率高達 90%，功率因數大于 0.9，且外部電路結構較為簡單，能夠有效驅動多達 40 個 1W 的 LED 燈珠。在具體應用中，可采用 24 串 7 并的 3014 型 LED 進行組合，總功率可達 16.8W，滿足不同場景下的照明需求。
以上介紹了三種常見的 LED 恒流電源電路，各有特點與適用場景，可根據實際需求進行合理選擇與應用，以確保 LED 燈具在恒流供電下穩定、高效運行。
