三相橋式整流電路的原理,構成以及需要幾個二極管
一、引言
一、引言
在電力電子領域，三相橋式整流電路是一種極為常見的電路，廣泛應用于將交流電轉換為直流電的場景。它通過巧妙地切換電流在正半周和負半周的流向，實現電流方向的翻轉，從而完成整流功能。本文將深入探討三相橋式整流電路的工作原理、構成要素，以及為何需要特定數量的二極管。
二、橋式整流電路基礎
（一）基本概念
橋式整流電路是一種利用二極管單向?qū)щ娞匦裕瑢⒔涣麟娹D(zhuǎn)換為直流電的電路。它由四個二極管和一個負載電阻組成，這四個二極管連接成橋形結構。交流電的周期性變化使得電流在每個半周內沿不同方向流動，通過二極管的導通與截止，實現電流方向的切換。
（二）工作原理
橋式整流電路的工作原理基于二極管的單向?qū)щ娦浴Ｔ诮涣麟姷恼胫埽粋€(gè)二極管導通，電流通過該二極管流向負載電阻；在負半周，另一個二極管導通，電流方向反轉，但仍通過負載電阻，從而實現整流。這種交替導通的方式，使得負載電阻上始終有單一方向的電流通過，形成直流電。
三、三相橋式整流電路詳解
（一）電路構成
三相橋式整流電路由六個二極管和一個負載電阻組成。六個二極管分為兩組，每組三個，分別連接到三相交流電的三個相位輸入端。負載電阻連接在整流橋的輸出端，用于接收整流后的直流電。
（二）工作過程
在三相交流電的每個半周，只有一個相位的電流通過相應的二極管流向負載電阻。例如，當 A 相為正半周時，B 相和 C 相為負半周，A 相輸入端的二極管導通，電流通過它流向負載電阻，而 B 相和 C 相輸入端的二極管截止。隨著交流電相位的變化，其他相位的二極管依次導通，實現電流方向的切換，最終輸出穩定的直流電。
四、為何需要六個二極管
（一）交流電特性適配
三相交流電具有三個相位，每個相位之間存在相位差。為了準確控制電流方向的變化，確保每個相位的電流都能正確地流向負載電阻，需要足夠的二極管來實現。六個二極管可以分別對應三相交流電的正半周和負半周，保證電流的穩定輸出。
（二）電流方向精確切換
在三相橋式整流電路中，電流方向需要在正半周和負半周之間精確切換。六個二極管按照特定的連接方式組合，形成一個橋形結構，能夠?qū)崿F(xiàn)電流方向的精確控制。每個二極管在特定的相位和半周內導通，確保電流始終以正確的方向通過負載電阻。
（三）定向?qū)ㄅc阻塞
六個二極管按照一定的規律交替連接，形成一個橋。當某一相位的二極管導通時，其他相位的二極管處于截止?fàn)顟B(tài)，從而保證電流只能流向負載電阻。這種定向?qū)ê妥枞墓δ埽_保了整流電路的正常工作，防止電流逆流或短路。
五、總結
三相橋式整流電路是一種高效、穩定的電力電子電路，廣泛應用于各種電子設備中。它通過六個二極管的巧妙組合，實現交流電到直流電的轉換。這六個二極管按照特定的連接方式形成一個橋，確保電流在正半周和負半周之間精確切換，為負載提供穩定的直流電源。這種電路設計不僅滿足了電力轉換的需求，還提高了能源利用效率，是現代電力電子技術的重要組成部分。

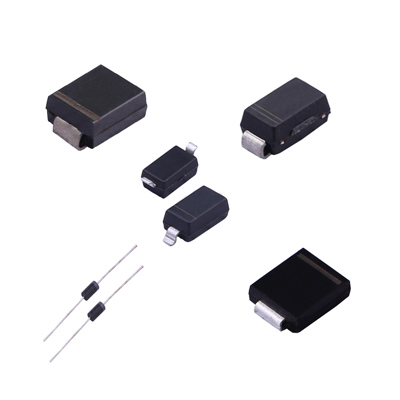

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
