如何辨別你手上的管子是N管還是P管？
今天用最簡單、高效的方式帶你快速辨別NMOS和PMOS。

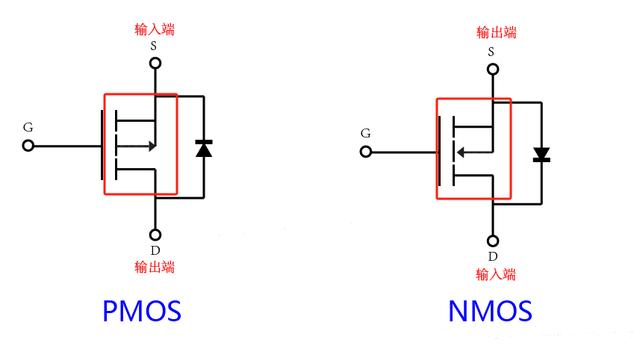

首先我們拿增強型MOS管來講，這是兩者的電路符號：
可以看到這兩個箭頭的指向是不一致的。
這個箭頭就是它的襯底，這是因?yàn)镸OS管的內部襯底和源極是連接在一起的。
NMOS和PMOS電路符號最大的差異就在于它的襯底，NMOS的箭頭是指向柵極，而PMOS是背向柵極的。
這個箭頭方向和MOS管內部襯底和溝道反型層之間PN結的方向有關。

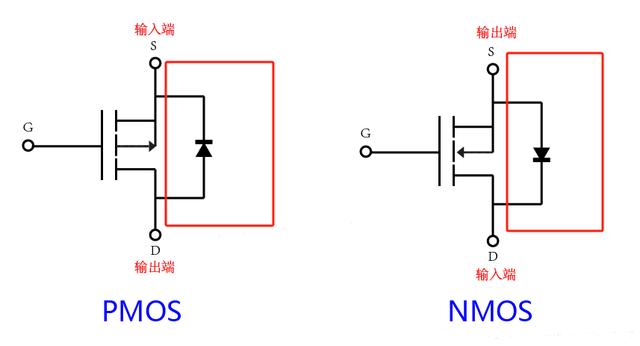

其次，NMOS管和PMOS的體二極管是相反的。
NMOS管的體二極管的陽極（即正極）和源極連在一起，PMOS的體二極管的陽極是和漏極連在一起，而體二極管的負極和源極連在一起。
那么，怎么區別MOS管三個引腳呢？

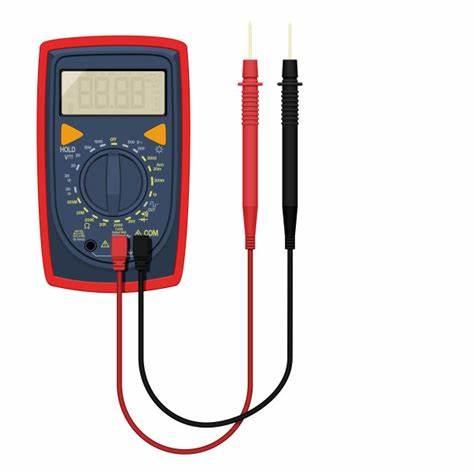

可以用萬用表來測試，這里簡單說明一下。

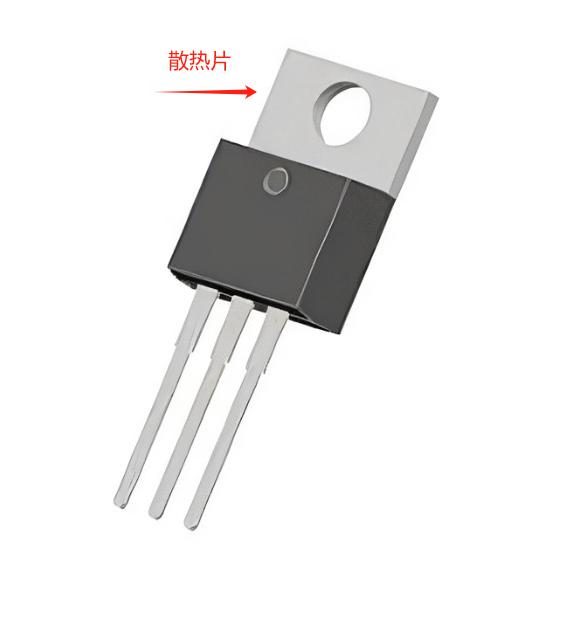

拿一個封裝為T(mén)O220的MOS管，一般會有一個散熱片，散熱片會與漏極導通，用萬用表測試哪個腳可以和散熱片導通，對應的就是漏極了。
因?yàn)槎O管的連接，漏源之間存在二極管的特性。
因此用萬用表用測試漏極與哪個腳時，正向和反向都能導通，那就是源極。
剩下的便是柵極了。
總結下來就是這兩點：
1. NMOS的二極管正極一般與源極相連
2. 散熱片與漏極相連
