cpld結構特點分析

CPLD是“復雜可編程邏輯器件”（Complex Programmable Logic Device）的縮寫。是一種數字電路硬件設備。CPLD采用多級可編程邏輯門陣列（PAL）和可編程互連資源（PIR）的組合實現邏輯功能，具有小型化、靈活性高、低功耗等特點。

CPLD是一種數字電路中的可編程器件，具有靈活、高效、通用等優點，在數字電路設計中得到廣泛應用。CPLD采用CMOS EPROM、EEPROM、快閃存儲器和SRAM等編程技術，從而構成了高密度、高速度和低功耗的可編程邏輯器件。

cpld的工作原理

CPLD由觸發器、邏輯單元、輸入輸出接口以及內部可編程互聯網絡組成。通過內部可編程互聯網絡的配置控制CPLD的邏輯電路，從而實現不同的數字電路功能。

cpld的特點

cpld具有編程靈活、集成度高、設計開發周期短、適用范圍寬、開發工具先進、設計制造成本低、對設計者的硬件經驗要求低、標準產品無需測試、保密性強、價格大眾化等特點，可實現較大規模的電路設計，因此被廣泛應用于產品的原型設計和產品生產(一般在10,000件以下)之中。幾乎所有應用中小規模通用數字集成電路的場合均可應用CPLD器件。

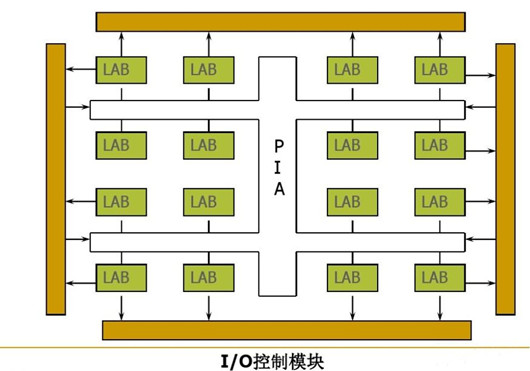

CPLD由可編程邏輯的功能圍繞一個可編程互連矩陣構成，由固定長度的金屬線實現邏輯單元之間的互連，并增加了I/O控制模塊的數量和功能。CPLD的基本結構可看成由可編程邏輯陣列（LAB），可編程I/O控制模塊和可編程內部連線（PIA）等三部分組成。

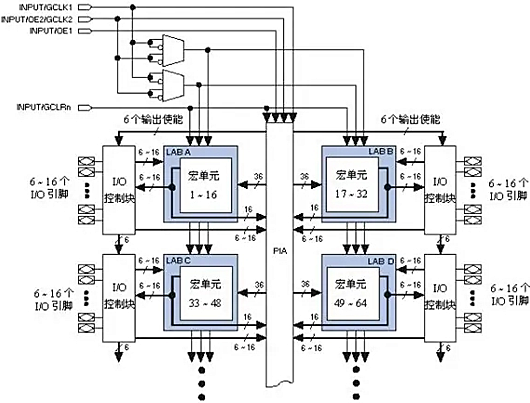

可編程邏輯陣列（LAB）:由若干個可編程邏輯宏單元（Logic Macro Cell，LMC）組成，LMC主要包括與陣列、或陣列、可編程觸發器和多路選擇器等電路，能獨立地配置為時序或組合工作方式。

每個宏單元一般由乘積項陣列、乘積項分配和可編程寄存器構成。每個宏單元有多種配置方式，各宏單元也可級聯使用， 因此可實現較復雜組合邏輯和時序邏輯功能。對集成度較高的CPLD，通常還提供了帶片內RAM/ROM的嵌入陣列塊。

可編程互連通道主要提供邏輯塊、宏單元、輸入/輸出引腳間的互連網絡。輸入/輸出塊（I/O塊）提供內部邏輯到器件I/O引腳之間的接口。

邏輯規模較大的CPLD一般還內帶JTAG邊界掃描測試電路，可對已編程的高密度可編程邏輯器件做全面徹底的系統測試，此外也可通過JTAG接口進行在系統編程。

由于集成工藝、集成規模和制造廠家的不同，各種CPLD分區結構、邏輯單元等也有較大的差別。

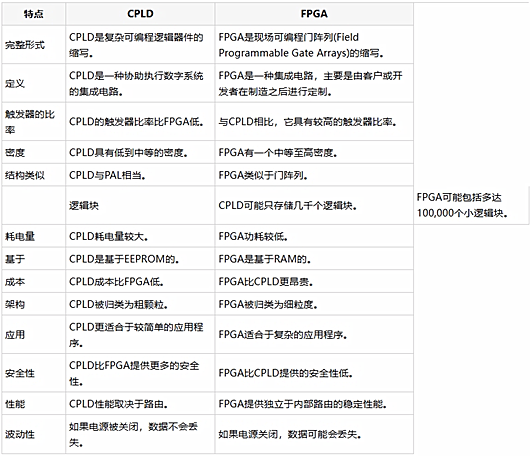

cpld和fpga的區別

FPGA（Field Programmable Gate Array），是 “現場可編程門陣列 “的縮寫。

FPGA由可編程邏輯塊（CLB），輸入/輸出模塊（IOB）及可編程互連資源（PIR）等三種可編程電路和一個SRAM結構的配置存儲單元組成。

CLB是實現邏輯功能的基本單元，他們通常規則排列成一個陣列，散布于整個芯片中。

可編程輸入/輸出模塊（IOB）主要完成芯片上的邏輯與外部引腳的接口，它通常排列在芯片的四周。

可編程互連資源（PIR）包括各種長度的連線線段和一些可編程鏈接開關，他們將各個CLB之間或CLB與IOB之間以及IOB之間連接起來，構成特定功能的電路。

FPGA提供了更大的復雜性和靈活性以及諸如片上RAM、時鐘管理、DSP操作、乘法器等功能。另一方面，CPLD比FPGA消耗更少的功率，F(xiàn)PGA器件更有可能在應用變化的設計中被頻繁使用。

相比之下，CPLD器件在需要簡單的膠合邏輯和需要即時開啟電路的應用中使用，因?yàn)镕PGA由于要從外部ROM加載配置，最初的工作速度較慢。
