場效應管飽和區

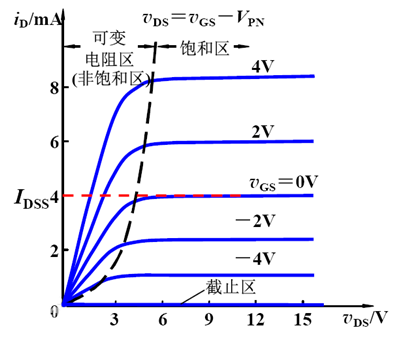

場效應管飽和區是指場效應管輸出特性曲線族中漏源電壓U(DS)較大，且漏極電流I(D)基本不隨U(DS)增加而變化的部分。這段特性曲線近似水平，故又叫“恒流區”。它表示場效應管預夾斷后I(D)和U(DS)之間的關系。
mos管飽和區條件
MOS管飽和區工作條件有以下幾點，
閾值電壓：MOS管進入飽和區的條件是柵極電壓高于一定的閾值電壓，這個閾值電壓是MOS管的一個重要參數，決定了MOS管的工作狀態。
漏極電壓：在飽和區工作時，漏極電壓較低，基本保持在一個較小的范圍內。這是因?yàn)樵陲柡蛥^(qū)，MOS管的導通電阻較低，使得漏極電壓較小。
飽和電壓：MOS管的飽和區與導通區之間存在一個臨界電壓，稱為飽和電壓。

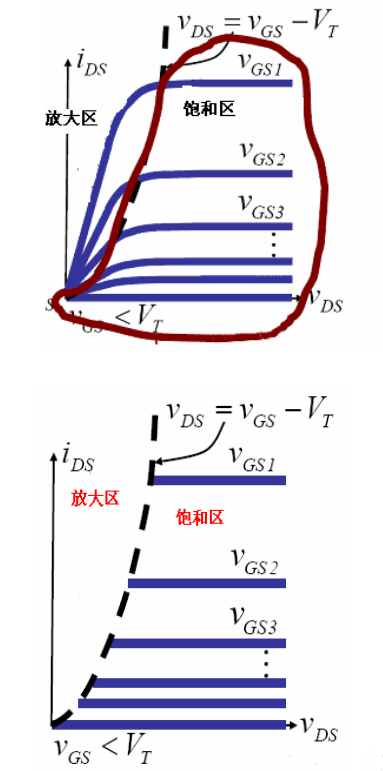

恒流區：當Vgs一定，當Vds大于Vgs-Vth時（Vth為開通的閾值電壓），漏極電流Id恒定不變，不隨Vds增大而增大，俗稱為飽和。
場效應管飽和區的電壓條件：在飽和區，場效應管的柵極-源極電壓（Vgs）要小于或等于臨界電壓（Vth），且柵極-漏極電壓（Vds）要大于或等于零。這樣的電壓條件可以使得場效應管的導通狀態穩定，從而實現飽和區的工作。
場效應管飽和區的電流條件：在飽和區，場效應管的漏極電流（Ids）要大于或等于飽和電流（Idsat），同時柵極-源極電流（Igs）要小于或等于零。這樣的電流條件可以保證場效應管在飽和區工作時的穩定性和可靠性。
mos管飽和條件及狀態
MOSFET飽和條件
當確定D極與S極現在處與一個導通狀態后，
1.Vgs＞=Vt;
2.Vds＞=Vgs-Vt;

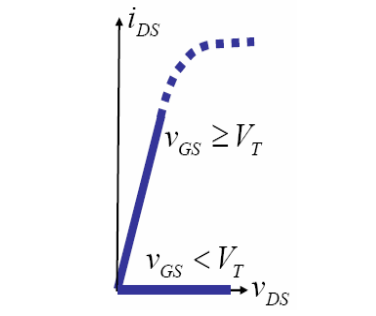

電路在滿足這三個條件的時候就達到了MOSFET的飽和狀態，如果當前電路只滿足了第一個條件而沒有滿足第二個條件這是MOSFET就處于一個未飽和的狀態。
MOSFET未飽和狀態
MOSFET飽和狀態
