場效應管放大電路

由于場效應管的輸入阻抗非常高，也就是輸入電流極小，它常用于收音機電路中作為微弱信號的放大器。

①源極接地放大器與射極跟隨器（共集電極晶體管放大器）的組合。

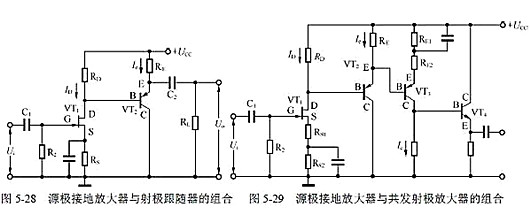

如圖5-28所示，VT1為源極接地場效應管放大器，VT2為共集電極晶體管放大器。

若電路中沒有設置VT2，而是將數千歐的負載RL直接作為VT1的負載，其電壓增益就相當小。通過源極接地放大器與低輸出阻抗的射極跟隨器進行組合，就可獲得較高的電壓增益，這是該電路的主要特征。

②源極接地放大器與共發射極放大器的組合。

共發射極放大器的輸入阻抗在103Ω的范圍內，很難由場效應管直接驅動，但是，若通過一級射極跟隨器，將其作為圖5-25中的負載RL接在共發射極放大器之前，就很容易驅動了，如圖5-29所示。

該電路在輸出級的前面加入了一級射極跟隨器，以獲得大電流增益，這是典型的低輸出阻抗實例。

③將源極接地放大器與共基極放大器組合成級聯式放大器。

圖5-30所示是將場效應管的低噪聲性與共基極放大器對高頻放大的適應性相結合而產生的級聯式放大器，常作為寬頻帶低噪聲的前置放大器。

場效應管放大電路應用實例

1．場效應管固定式偏置電路在雙管袖珍收音機中的應用

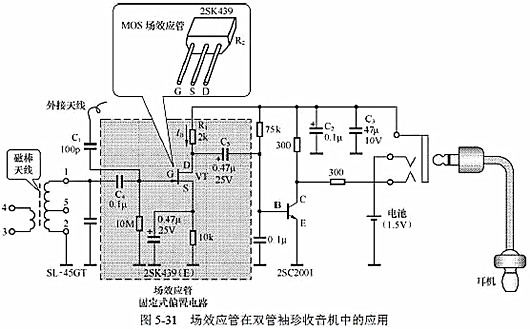

圖5-31所示是一種雙管袖珍收音機電路，它采用兩只晶體管，這種電路具有較高的靈敏度。

在該電路中，電池作為直流電源通過負載電阻R1為場效應管的漏極提供偏置電壓，使其工作在放大狀態。

由外接天線接收天空中的各種信號，交流信號通過C1進入LC諧振電路。LC諧振電路是由磁棒線圈和電容組成的，諧振電路選頻后，將信號經C4耦合至場效應管VT的柵極，與柵極負偏壓疊加后加到場效應管的柵極上，使場效應管的漏極電流ID相應變化，并在負載電阻R1上產生壓降，經C5隔離直流后輸出，在輸出端即得到放大了的信號電壓。放大后的信號送入晶體管的基極，由晶體管放大后輸出較純凈的音頻信號送到耳機中。

2．場效應管在FM收音電路中的應用

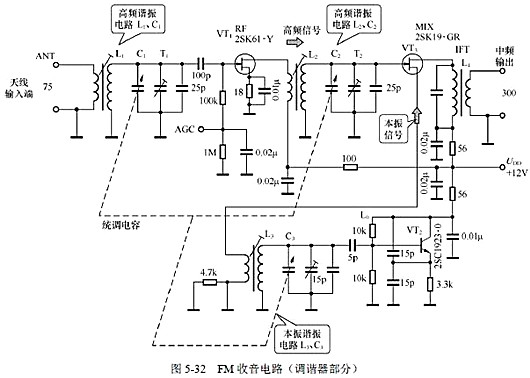

圖5-32所示是FM前端電路，它是由高頻放大器VT1、混頻器VT3和本機振蕩器VT2等部分構成的。

天線感應的FM調頻廣播信號經輸入變壓器L1加到VT1的柵極。VT1為高頻放大器的主要器件，它將FM高頻信號放大后經變壓器L2加到混頻電路VT3的柵極。VT2和LC諧振電路構成本機振蕩器，振蕩信號由振蕩變壓器的次級送往混頻電路VT3的源極。混頻信號由VT3的漏極輸出，經中頻變壓器IFT（L4）輸出10.7MHz中頻信號。
