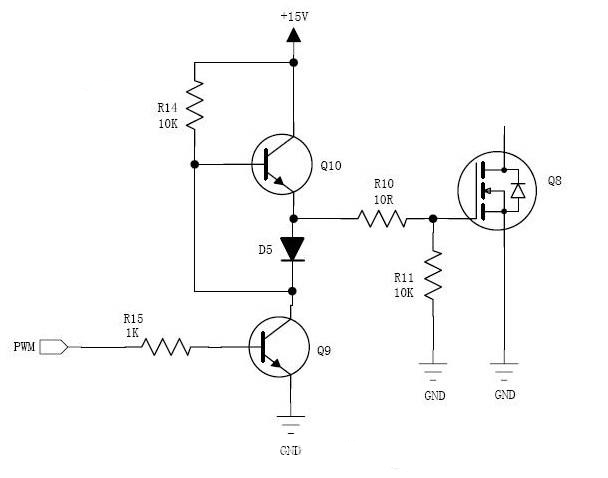

注意Q10的基極和D5的陰極直接相連
Q10和Q9是輪流導通。
PWM信號為正的時候，Q9導通，因?yàn)镈5，Q10的基極電位比發射極電位低。Q10截止，Q9的柵極的電位被鉗位在0V左右， PWM信號為0或者負的時候，Q9截止，Q10導通，15V電壓通過R10加到R1和Q8的柵極。
我覺得這個二極管最大的作用還是讓上面的三極管形成射極跟隨，不然vbe,無壓降，mos只能靠10k電阻打開
