實現擴壓電路常用的有三種方法：
1． 固定抬高輸出電壓

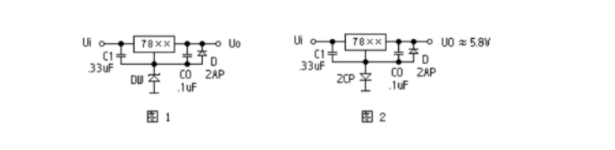

電路如圖1所示。如果需要輸出電壓Uo高于手頭現有的穩壓塊的輸出電壓時，可使用一只穩壓二極管DW將穩壓塊的公共端電位抬高到穩壓管的擊穿電壓Vz，此時，實際輸出電壓Uo等于穩壓塊原輸出電壓與Vz之和。將普通二極管正向運用來替代DW，同樣可起到抬高輸出電壓的作用。例如，想為自己的錄音機裝一個6V、500mA的穩壓電源，而手頭只有一只7805穩壓器，則可按圖2電路安裝。D1選用2CP（IN4001）類硅二極管，其上壓降約為0．8V，這樣輸出就約為5．8V，足以滿足錄音機的需要了。若將D1換成發光二極管LED，不但能提高輸出電壓，而且LED發光還起到電源指示作用。
2．輸出電壓可調電路

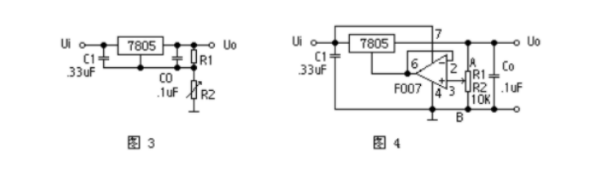

利用78＊＊系列固定輸出穩壓電路，也可以組成電壓可調電路，如圖3所示。輸出電壓Uo＝Uxx（1＋R2／R1），其中Uxx為穩壓塊標稱輸出電壓。顯然，若將R1、R2數值固定，該電路就可用于固定抬高輸出電壓。如果將R1或R2換成光敏電阻，便可構成光控輸出電壓關斷電路。圖4用運放作為電壓跟隨器，克服了穩壓塊靜態電流Io的影響，輸出電壓Uo＝Uxx（1＋R2／R1），其中R1為電位器中心抽頭與A點之間的電阻值，R2為電位器中心抽頭與B點之間的電阻值。電路中運放亦可用741運放，輸出電壓從7－30V連續可調。
3．電壓極性變換電路

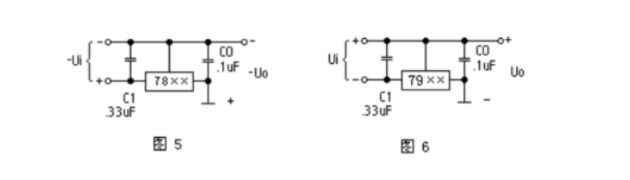

如果需要正電壓輸出而手頭只有79＊＊系列穩壓塊或需要負電壓輸出而手頭只有78＊＊系列穩壓塊，這種情況下，可以采用圖5、6電路進行極性轉換，注意輸入電壓不是對地而是懸空輸入的。
