負反饋放大電路圖(一)
電路原理：圖示為一種采用負反饋方式的寬帶放大電路，該電路放大器均采用變壓器耦合方式，放大部分采用場效應晶體管和晶體三極管相結合的方式。電路中，輸入信號經耦合電容器加到變壓器TI繞組的中心抽頭，再經變壓器T2的初級繞組加到場效應晶體管的柵極上，這種方式具有阻抗轉換的功能，將50n輸入阻抗提高到200n，變壓器Tz的次級繞組又是VT1的滿極負載，放大器的增益取決于T2的次級繞組(25/3=8，33)。VT2是射極輸出放大器方式，通過線圈抽頭的選擇可得到5011的輸出阻抗。
負反饋放大電路圖(二)

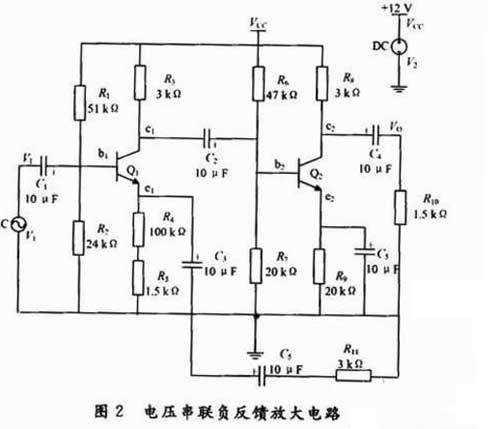

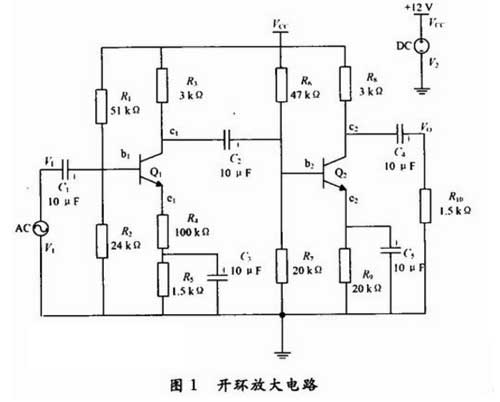

圖1為兩級共射放大電路，圖2為帶有電壓串聯負反饋的兩級共射放大電路，其反饋網絡由R11，C6，R4組成，它可構成交流負反饋電路。
靜態工作點分析
由于采用的是交流負反饋，理論上分析加入反饋網絡后電路的直流工作狀態應該不變。在Protel99se平臺上，選擇Simulate下拉菜單，點擊Run項，在*.sdf圖下方點擊OpraTIngPoint就可顯示圖1和圖2電路的靜態工作點，發現兩個電路的靜態工作點是相同的，這與理論分析結果一致。
