電路設計以及PCB制作中，經常碰見電源符號：VCC、VDD、VEE、VSS，他們具有什么樣的關系那？
一、解釋
VCC：C=circuit表示電路的意思，即接入電路的電壓
VDD：D=device表示器件的意思，即器件內部的工作電壓；
VSS：S=series表示公共連接的意思，通常指電路公共接地端電壓
二、說明
1、對于數字電路來說，VCC是電路的供電電壓，VDD是芯片的工作電壓（通常Vcc>Vdd），VSS是接地點。
2、有些IC既有VDD引腳又有VCC引腳，說明這種器件自身帶有電壓轉換功能。
3、在場效應管（或COMS器件）中，VDD為漏極，VSS為源極，VDD和VSS指的是元件引腳，而不表示供電電壓。
4、一般來說VCC=模擬電源，VDD=數字電源，VSS=數字地，VEE=負電源
另外一種解釋：
Vcc和Vdd是器件的電源端。Vcc是雙極器件的正，Vdd多半是單級器件的正。下標可以理解為NPN晶體管的集電極C，和PMOS or NMOS場效應管的漏極D.同樣你可在電路圖中看見Vee和Vss，含義一樣。因為主流芯片結構是硅NPN所以Vcc通常是正。如果用PNP結構Vcc就為負了。薦義選用芯片時一定要看清電氣參數。。
Vcc來源于集電極電源電壓， Collector Voltage，一般用于雙極型晶體管， PNP管時為負電源電壓，有時也標成-Vcc， NPN管時為正電壓。
Vdd來源于漏極電源電壓， Drain Voltage，用于MOS晶體管電路，一般指正電源。因為很少單獨用PMOS晶體管，所以在CMOS電路中Vdd經常接在PMOS管的源極上
Vss源極電源電壓，在CMOS電路中指負電源，在單電源時指零伏或接地。
Vee發射極電源電壓， Emitter Voltage，一般用于ECL電路的負電源電壓。
Vbb基極電源電壓，用于雙極晶體管的共基電路。
電路中的解釋：DSP交流網DSP學習第一論壇DSP技術應用與推廣平臺DSP開發服務平臺
單解：
VDD：電源電壓（單極器件）；電源電壓（4000系列數字電路）；漏極電壓（場效應管）
VCC：電源電壓（雙極器件）；電源電壓（74系列數字電路）；聲控載波（Voice Controlled Carrier）
VSS：：地或電源負極
VEE：負電壓供電；場效應管的源極（S）
VPP：編程/擦除電壓。
詳解：
在電子電路中，VCC是電路的供電電壓， VDD是芯片的工作電壓：
VCC：C=circuit表示電路的意思，即接入電路的電壓，D=device表示器件的意思，即器件內部的工作電壓，在普通的電子電路中，一般Vcc>Vdd ！
VSS：S=series表示公共連接的意思，也就是負極。
有些IC同時有VCC和VDD，這種器件帶有電壓轉換功能。
在“場效應”即COMS元件中，VDD乃CMOS的漏極引腳，VSS乃CMOS的源極引腳，這是元件引腳符號，它沒有“VCC”的名稱，你的問題包含3個符號，VCC / VDD /VSS，這顯然是電路符號。

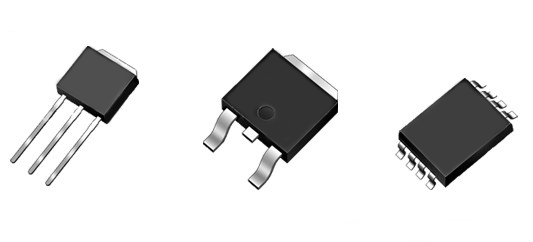

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
