整流橋內部是由4個整流二極管組成的橋式整流電路，外部引出4個引腳，使用非常方便。一般的整流橋都在封裝外殼上面標注有交流輸入端和直流輸出端。

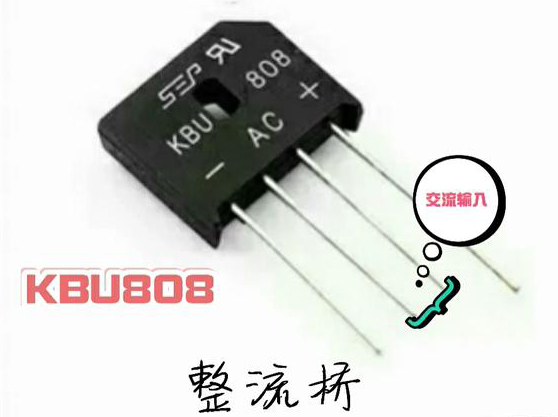

KBU808整流橋。
KBU808是一款大電流的整流橋，整流電流為8A，耐壓值為800V。其封裝上面標有“AC”的那兩個引腳（中間的兩個引腳）為交流電壓輸入端，標有“＋－”的兩個引腳分別為輸出直流電壓的正負端。使用時，交流電從整流橋的“AC”引腳輸入，在其“＋－”引腳輸出的便是直流電。
MB10F貼片封裝的整流橋。
MB10F貼片封裝的整流橋。
MB10F為LED照明燈里常用的一款貼片封裝的整流橋，其整流電流為1A，耐壓值為1000V，可以代替4個1N4007二極管組成的橋式整流電路。
這種貼片封裝的整流橋一般只在其直流輸出引腳上標注“＋－”符號，沒有標注的兩個引腳為交流輸入端（詳見上圖）。

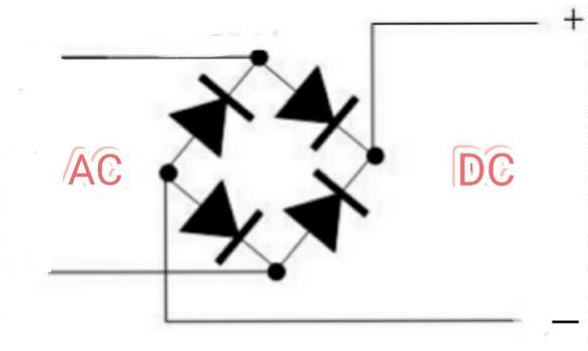

整流橋內部電路。
上圖為整流橋的內部電路，可見其內部就是由4個整流二極管組成的橋式整流電路。
