通常，我們通常利用幾種基本的電氣和電子組件來構建電路，其中包括電阻器，二極管，電容器，晶體管，IC（集成電路），變壓器，晶閘管等。讓我們考慮二極管，它是兩個致命的半導體固態器件，具有非線性VI特性，并且僅允許電流在一個方向上流動。當二極管處于正向偏置狀態時，其電阻非常低。同樣，它會在反向偏置期間阻礙電流流動，從而產生非常高的電阻。根據工作原理及其特性，二極管類型也不同，例如齊納二極管，LED，恒流二極管，通用二極管，變?nèi)荻O管，隧道二極管，理想二極管，激光二極管，光電二極管，珀耳帖二極管等。
什么是理想二極管？
理想二極管是一種電氣組件，當以正向偏壓施加電壓時，其性能類似于理想導體，而當以反向偏壓施加電壓時，其性能類似于理想的絕緣體。因此，當+ ve電壓跨陽極向陰極施加時，二極管立即執行正向電流。當施加反向偏置電壓時，ir根本不執行電流。該二極管像開關一樣工作。當二極管處于正向偏置狀態時，它就像一個閉合開關。相反，如果理想二極管處于反向偏置狀態，則其工作方式類似于斷開開關。
理想二極管電路符號
理想二極管由兩個端子組成，就像普通二極管一樣。組件末端和端子的連接是極化的。重要的是要知道不要將二極管上的連接組合起來。理想二極管的兩個端子稱為陽極和陰極，其中陽極為正，陰極為負。
理想二極管的電路符號是三角形的線形。 市場上有不同種類的二極管，但通常二極管的符號如下圖所示。致命的進入三角形的平滑邊緣表示陽極。電流在三角形方向上指向，但不能相反。

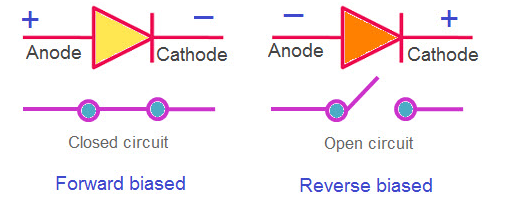

理想二極管的正向偏壓和反向偏壓電路符號圖
理想二極管電路
如上所述，理想二極管是最簡單的器件。上面顯示了理想二極管的電路符號，并演示了其兩端子特性。這意味著有兩個端子將二極管連接到外部電路，即陽極和陰極。陽極端子比陰極端子更正極，電流沿指定方向流動。
以下電路是幾個簡單的理想二極管電路的示例。在第一個電路中，D1二極管被正向偏置，并允許電流流過該電路。因此，它看起來像是短路。而在第二個電路中，D2二極管以反向偏置連接，電流無法在電路中流動，并且基本上看起來像是開路。
理想二極管特性
的電流-電壓特性是在二極管上的最重要的關系。這就定義了電流如何流過該組件以及如何測量跨組件的電壓。理想二極管的iv弧完全是非線性的。
門檻電壓
理想二極管沒有閾值電壓。一旦在二極管上施加任何正向電壓，它將立即在其結之間傳導電流
正向電流
理想二極管在端子上施加任何正向電壓時都包括無限的正向電流。這是由于理想條件，二極管的內部電阻將為零。理想的二極管完全沒有內部電阻。由于電流（歐姆定律I = V / R），將執行無限量的電流并將其提供給具有理想二極管的電路。
擊穿電壓
理想的二極管沒有擊穿電壓。這是因為，二極管具有不受限制的反向電壓電阻。反向施加電壓時，它將完全不產生任何電流。
反向（漏電）電流
由于理想的二極管不包含擊穿端，因此它絕不執行任何稱為漏電流的反向電流。當反向施加電壓時，它是理想的絕緣體。
